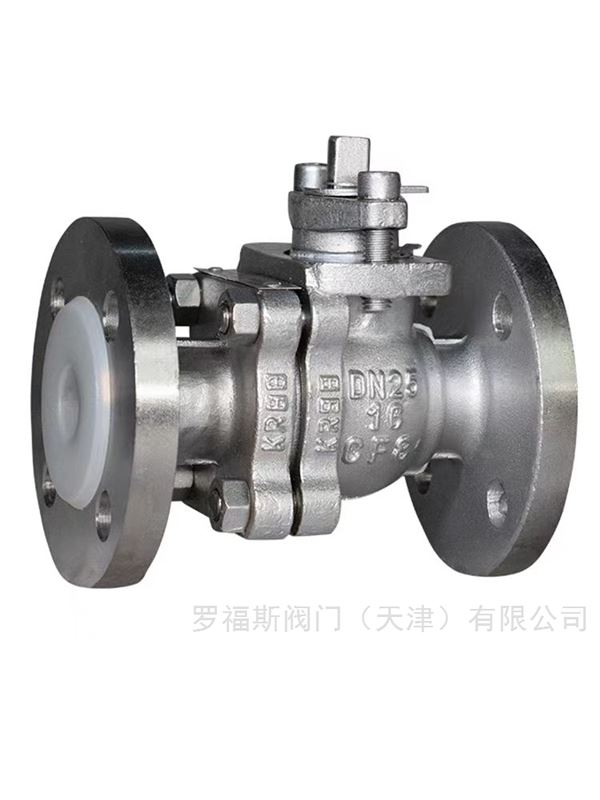

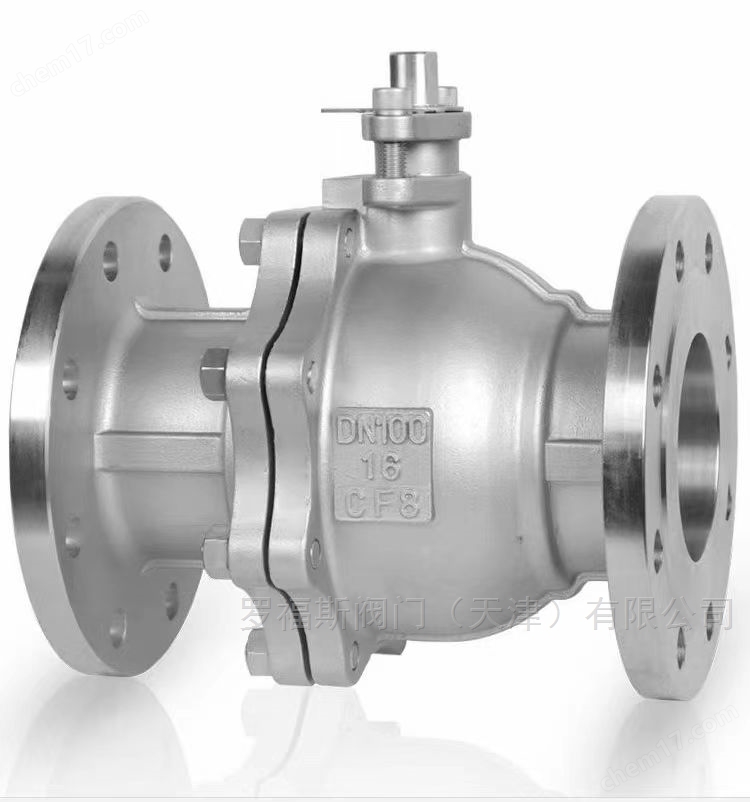

不鏽鋼法蘭球閥

更新時間：2023-12-18

訪問量：938

簡要描述：

不鏽鋼法蘭球閥它具有旋轉90度的動作，旋塞體爲球體，有圓形通孔或通道通過其軸線。

在線詢價聯系我們

産品介紹：

品牌	羅福斯	種類	浮球式
壓力環境	高壓	工作溫度	高溫
流動方向	雙向	零部件及配件	閥體
類型(通道位置)	二通式	結構形式	浮動球
應用領域	環保,食品,化工,生物産業,制藥

不鏽鋼法蘭球閥它具有旋轉90度的動作，旋塞體爲球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它隻需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最适宜做開關、切斷閥使用。

主要外形尺寸及連接尺寸：

國标（GB）PN1.6MPa
DN	L	D	D1	D2	b	Z-фd	H
15	130	95	65	45	14	4-ф14	90
20	140	105	75	55	14	4-ф14	95
25	150	115	85	65	14	4-ф14	100
32	165	135	100	78	16	4-ф18	108
40	180	145	110	85	16	4-ф18	120
50	200	160	125	100	16	4-ф18	135
65	220	180	145	120	18	4-ф18	155
80	250	195	160	135	20	8-ф18	175
100	280	215	180	155	20	8-ф18	200
125	320	245	210	185	22	8-ф18	220
150	360	280	240	210	24	8-ф23	240
200	400	335	295	265	26	12-ф23	310
250	533	405	355	320	30	12-ф25	360
300	610	460	410	375	30	12-ф25	420
國标（GB）PN2.5MPa
DN	L	D	D1	D2	b	Z-фd	H
15	130	95	65	45	16	4-ф14	90
20	140	105	75	55	16	4-ф14	95
25	150	115	85	65	16	4-ф14	100
32	165	135	100	78	18	4-ф18	110
40	180	145	110	85	18	4-ф18	120
50	200	160	125	100	20	4-ф18	135
65	220	180	145	120	22	8-ф18	160
80	250	195	160	135	22	8-ф18	175
100	280	230	190	160	24	8-ф23	200
125	320	270	220	188	28	8-ф25	220
150	360	300	250	218	30	8-ф25	240
200	400	360	310	278	34	12-ф25	320
250	533	425	370	332	36	12-ф30	380
國标（GB）PN4.0MPa
DN	L	D	D1	D2	b	Z-фd	H
15	130	95	65	45	16	4-ф14	90
20	140	105	75	55	16	4-ф14	95
25	150	115	85	65	16	4-ф14	100
32	180	135	100	78	18	4-ф18	110
40	210	145	110	85	18	4-ф18	120
50	220	160	125	100	20	4-ф18	135
65	250	180	145	120	22	8-ф18	160
80	280	195	160	135	22	8-ф18	175
100	320	230	190	160	24	8-ф23	200
125	400	270	220	188	28	8-ф25	220
150	400	300	250	218	30	8-ф25	240
200	502	375	320	282	38	12-ф30	320
250	568	445	385	345	42	12-ф34	470
國标（GB）PN6.4MPa
DN	L	D	D1	D2	b	Z-фd	H
15	160	105	75	55	18	4-ф14	95
20	165	125	90	68	20	4-ф18	105
25	180	135	100	78	22	4-ф18	110
32	200	150	110	82	24	4-ф18	120
40	220	165	125	95	24	4-ф23	130
50	250	175	135	105	26	4-ф23	145
65	280	200	160	130	28	8-ф23	170
80	320	210	170	140	30	8-ф23	190
100	460	250	200	168	32	8-ф25	230
125	460	295	240	202	36	8-ф30	260
150	495	340	280	240	38	8-ф34	310
