| 品牌 | 其他品牌 | 應用領域 | 化工 |
|---|

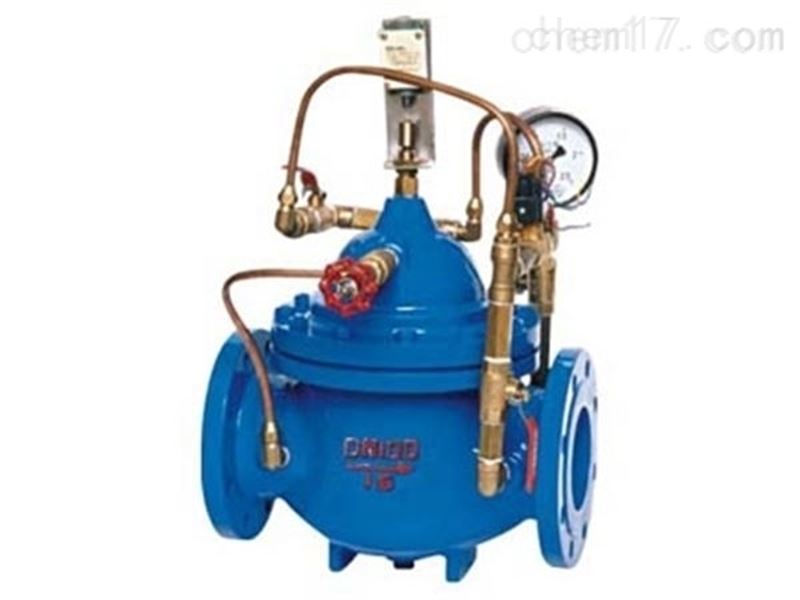

一 産品特點 700X水泵控制閥本産品利用導閥控制閥門的開啓和關閉，節省能源。可代替其它閥門大型電動裝置。
本系列閥門産品廣泛用于高層建築、生活區等供水管網系統及城市供水工程。
二、 工作原理
當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室内的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室内壓力很低，主閥處于全開狀态。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 适用介質 | 介質溫度(℃) |
|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥杆 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不鏽鋼 |
