氣動快切蝶閥

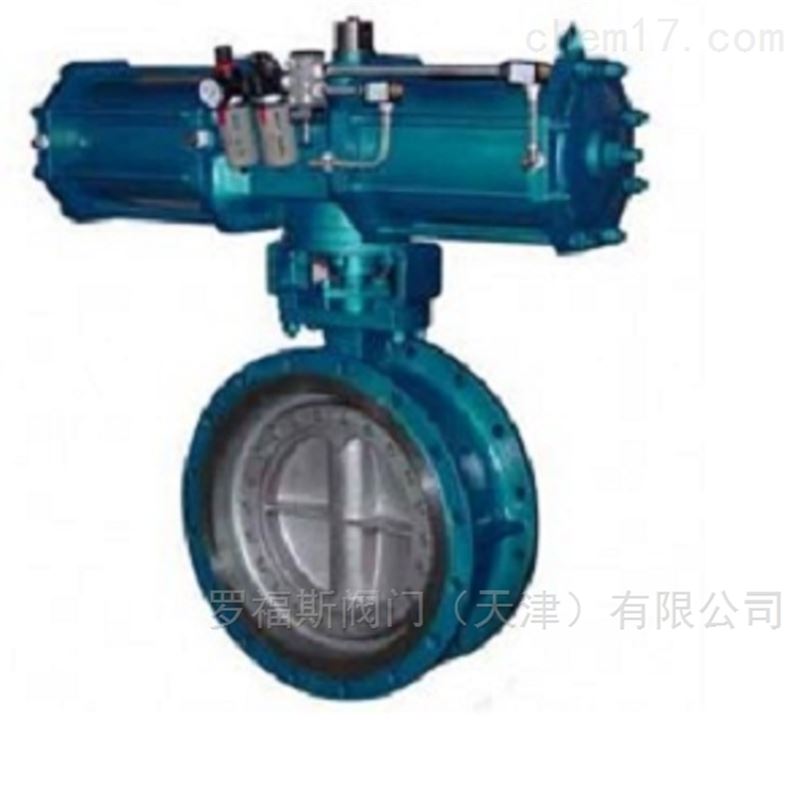

氣動快切蝶閥由氣動多彈簧活塞執行機構和低流阻蝶閥組成。執行機構動作速度快、推力大、有自複位功能、帶手操機構;閥體流路通暢、流量系數大、蝶閥有硬密封和軟密封滿足各種工況。新穎*的結，構使本産品成爲一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。

産品采用軟密封結構,設計有工作密封和檢修密封,操作力矩小,密封比壓适中,密封可靠,動作靈敏,液動控制易于實現自動控制,使用壽命長,切斷氣動球閥廣泛使用于石油、化工、冶金、造紙、制藥、電鍍等行業。

性能參數:

1、工作壓力:1.0Mpa-4.0Mpa;

2、工作溫度:-196+650℃;

3、驅動方式:手動、蝸輪、氣動、電動;

4、連接方式:法蘭、焊接、對焊、承插焊、卡套、卡箍;

5、制造标準:國标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等;

6、閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻钼鋼、低溫鋼、钛合金鋼等。

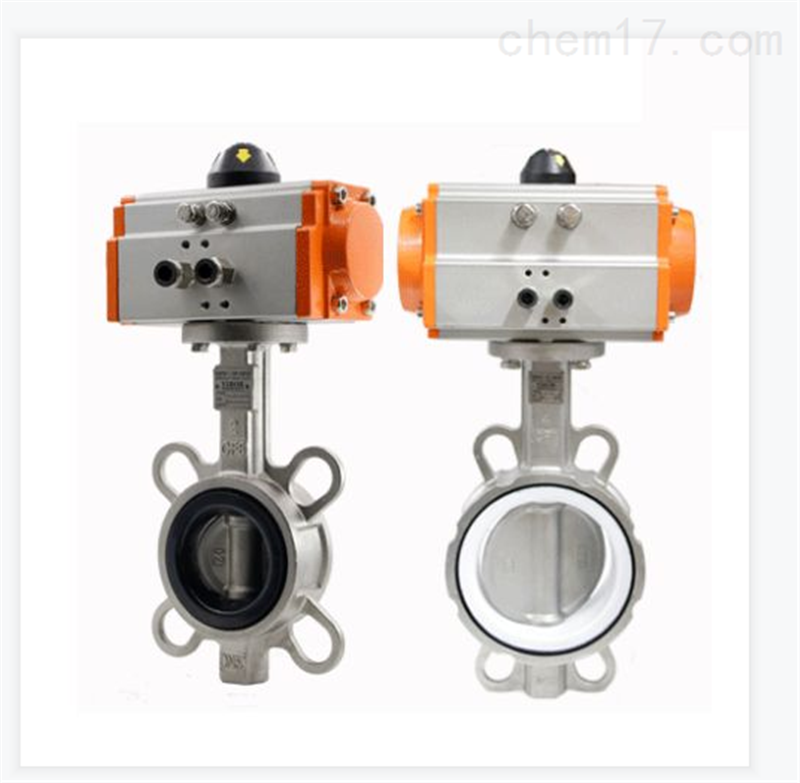

氣動快切蝶閥采用新型系列GT型、AT型氣動執行器，有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小;

2、氣缸選用鋁金材料，重量輕、外形美觀;

3、可在頂部、底部安裝手動操作機構;

4、齒條式連接可調節開啓角度、額定流量;

5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作;

6、IS05211标準連接爲産品的安裝更換提供了方便;

7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。确保與閥門的同步精度。
