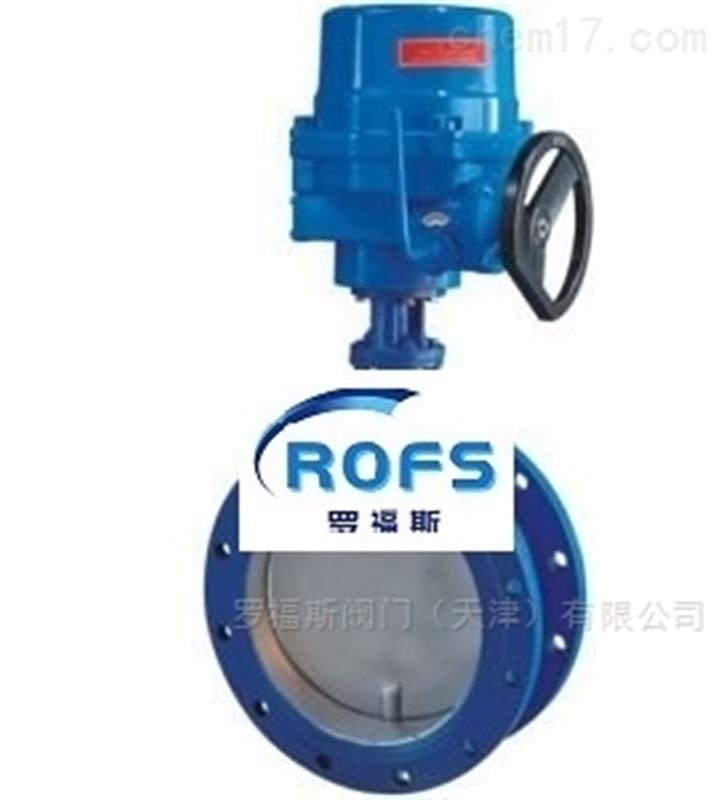

電動風管蝶閥

1、采用中線式碟闆與短結構鋼闆焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2、内無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

一、用途:

本蝶閥是一種非密閉型蝶閥，廣泛适用于建材、冶金、礦山、電力等生産過程種介質溫度≤300℃公稱壓力爲0.1Mpa的管道上，用以連通、啓閉或調節介質量。

二、結構特點:

本蝶閥系采用中線式碟闆與短結構鋼闆焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體内無連杆、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

三、電動風管蝶閥工作原理:

本蝶閥由電動機帶動驅動執行機構，使碟闆在90°範圍内自由轉動以達到啓閉或調節介質流量的目的。

一、電動風閥用途及特點

本閥 采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其适用溫度随閥體選材而定，公稱壓力≤0.6MPa。一般适用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點爲:

1、設計新穎、合理、結構*，重量輕，啓閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、采用适應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

二、電動風閥 采用标準

設計标準:GB/T12238-1989 JB/T8692-1998

法蘭連接尺寸:GB/T9115.1-2000

結構長度 h:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999
